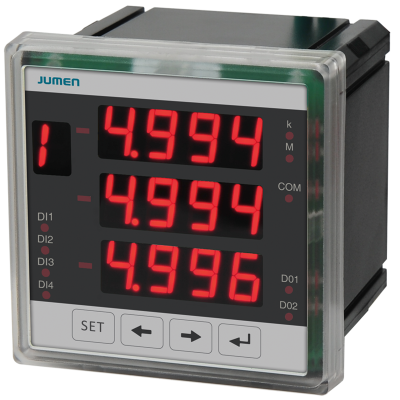

明及 MECAN AEP600Z-AX4多功能儀表 72方形 LED顯示 三相I、U、KW、KVar、Hz、COS?、KWh、KVarh、RS485/Modbus。
產品貨號 ：0013-0048
參考價：￥1250.00 臺
云配件價：￥415.00 臺
已選擇："72方形", "LED"
概述PD90Z-AX4多功能儀表

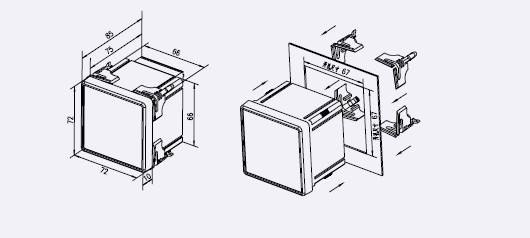

72方形外形及安裝尺寸圖
1、輸入電壓應不高于產品的額定輸入電壓（100V或380V）的120％，否則應考慮使用PT。
2、標準額定輸入電流為5A， 大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表， 接線應采用串接方式。
亮點● 直接從電流、電壓互感器接入信號，可任意設定PT/CT變比；
● 各主要功能采用模塊化設計，功能增減靈活方便；
● 參數采用LED或LCD數碼顯示，直觀明了；
● 采用標準的現場通訊協議，可方便的接入SCADA及PLC系統中；
● 卡扣式安裝，無需螺絲固定，安裝方便；
● 四象限電能計量，分時計費，最大需量記錄及12個月電能統計；
● 諧波測量功能。
技術規格
通用技術參數
精度等級0.5級
顯示LED顯示范圍:-9999—9999倍率任一設置
工作范圍AC,DC, 80V～270V
功耗小于3.0VA
標稱值電壓：AC100V、220V、380V, 電流：AC1A、5A（訂貨時標明電壓、電流變比）
過負荷持續：1.2倍 瞬時：電壓2倍（10秒）,電流10倍（5秒）
頻率50Hz±10%
電能計量有功、無功電能計量
數字通訊接口RS-485/MODBUS-RTU規約,1位起始位,1位停止位,8位數據位,波特率可設定
脈沖輸出（標配）1路2路電能脈沖輸出（集電極開路的光耦輸出）
開關量輸入輸出4DI、4DI/2DO
變送4-20mA,0-20mA
工作環境-10～60℃,相對濕度≤93%,無腐蝕氣體,海拔高度≤2500m
隔離耐壓電源/輸入/輸出之間耐壓>2kV
外形及安裝尺寸
外形尺寸 代號A（72方形）：74mm×74mm×105mm
開孔尺寸 代號A（72方形）：67mm×67mm
規格型號
外形72方形
顯示LED
可選項1、K1、K2或M單選； 2、K1+M； 3、K2+M
使用場所抽屜出線計量柜
功能三相I、U、KW、KVar、Hz、COS?、KWh、 KVarh、RS485/Modbus
制造商提供的信息一年保修
包裝清單合格證*1 儀表*1 說明書*1
